Biozellen?鼠尾膠原蛋白Ⅰ型溶液

貨號：B-P-00001

規(guī)格 ：10mg、20mg 、50mg、100mg

保存條件： 4℃、2年

產(chǎn)品明細

應(yīng)用：

Biozellen? Collagen I 是二維環(huán)境中表面薄涂層的理想選擇； 它促進各種細胞類型的細胞粘附，例如肝細胞、成纖維細胞、脊髓神經(jīng)節(jié)、肌肉細胞、雪旺氏細胞、上皮細胞； 涂層膠原蛋白 I 可用于研究腫瘤細胞的侵襲、遷移和巨噬細胞、單核細胞的趨化性。

膠原 I 3D 凝膠類似于動物細胞外基質(zhì) 在 3D 體外配置中的培養(yǎng)，與2D培養(yǎng)不同的是3D培養(yǎng)可以提供仿生物微環(huán)境可以操縱凝膠強度來影響 3D 培養(yǎng)中的細胞遷移； 允許您研究 ECM 的變化對細胞發(fā)育、趨化性、遷移和形態(tài)的影響。

注意：

膠原蛋白產(chǎn)品在操作與制備過程中，需保持無菌環(huán)境。

建議膠原蛋白與其他配制溶液要預(yù)先進行預(yù)冷，操作過程中在冰上進行制備。

涂覆程序：

注意：使用這些建議作為指導(dǎo)，以確定您的培養(yǎng)系統(tǒng)的＊佳包被條件。

1. 如果需要，將所需體積的膠原蛋白溶液從瓶子中轉(zhuǎn)移到稀釋容器中。 使用無菌 0.01 N HCl 溶液進一步稀釋至所需濃度。

2.溫和搖動膠原混合物直至材料完全混勻。

3.將稀釋的膠原材料添加到培養(yǎng)表面，確保整個表面都被覆蓋。 （建議：5 μg/cm2）

4.室溫孵育，蓋上蓋子，1小時。

5. 孵育后，吸出所有剩余材料，直至表面干燥。

6.用無菌培養(yǎng)基或1X PBS仔細沖洗涂層表面，避免刮傷表面。

7.涂層表面準備好即可使用； 可以在 2-8°C無菌條件下儲存長達一周。

一般的3-D 凝膠制備程序：

注意：I 型膠原蛋白凝膠的特性取決于制備過程中的多種因素，例如溫度、pH 值和膠原蛋白濃度。

1. 將無菌 10X PBS、無菌 1N NaOH、無菌 dH2O、Biozellen? Collagen I 和無菌試管置于冰上。

2.確定＊終體積和＊終膠原蛋白濃度。 （建議濃度：0.5 - 3mg/ml）

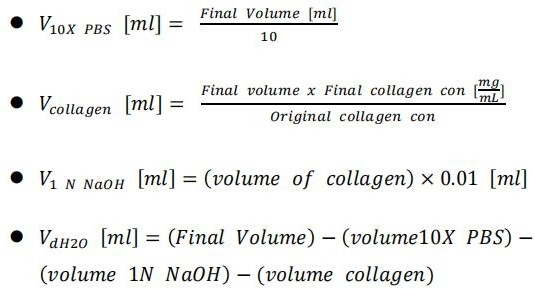

3.計算如下：

4.執(zhí)行以下步驟：

(a) 在試管中加入 10X PBS。

(b) 在 10X PBS 中加入 1N NaOH 調(diào)節(jié) pH 值。

(c) 將 dH2O 添加到 10X PBS/1N NaOH 中以匹配＊終體積，混合復(fù)合物并置于冰中。

(d) 將 Biozellen?Collagen I 加入試管中，徹底混合無氣泡并置于冰上直至準備使用。

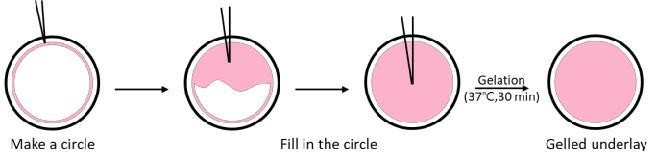

5.凝膠，將溶液無菌轉(zhuǎn)移到細胞培養(yǎng)裝置中，放入37℃培養(yǎng)箱30 分鐘。

含有培養(yǎng)基的3-D 凝膠制備程序：

對于使用培養(yǎng)基的 3D 凝膠系統(tǒng)進行細胞培養(yǎng)，建議使用以下方案。

1. 將無菌 10X 培養(yǎng)基、無菌 1N NaOH、Biozellen? Collagen I、無菌 1X 培養(yǎng)基（含或不含細胞）和無菌試管置于冰上。

2. 選擇性添加，如果10X 培養(yǎng)基中的成分不包含 NaHCO3， 則應(yīng)另外添加無菌的 NaHCO3 緩沖液（依據(jù) 10X 培養(yǎng)基操作步驟），并放在冰上。

3.確定＊終體積和＊終膠原蛋白濃度。 （建議濃度：0.5 - 3mg/ml）

4. 確定 3D 凝膠中的＊終細胞濃度。 （建議：105 ~ 107 個細胞/毫升）

5.使用以下公式計算內(nèi)容物的體積。

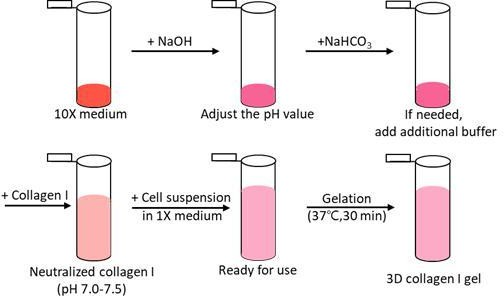

6.執(zhí)行以下步驟：

(a) 將 10X 培養(yǎng)基加入管中。

(b) 在同一管中加入 1N NaOH。

(c) 如果不含 NaHCO3，則添加額外的緩沖液。

(d) 將計算過體積的Biozellen? Collagen I膠原蛋白加入試管中充分混合，不 要產(chǎn)生氣泡，并將其放在冰上直至準備使用。 (注意： 請盡快使用含有膠原蛋白的混合物，因為從 5 分鐘左右部分凝膠開始凝固。)

(e)將含有懸浮細胞的 1x 培養(yǎng)基添加至裝有上述溶液的試管中，并置于冰上。

7.為了膠盡快凝固，請將裝有上述溶液的試管轉(zhuǎn)移到培養(yǎng)箱，并在 37℃, 5% CO2 的培養(yǎng)箱中放置 30 分鐘。

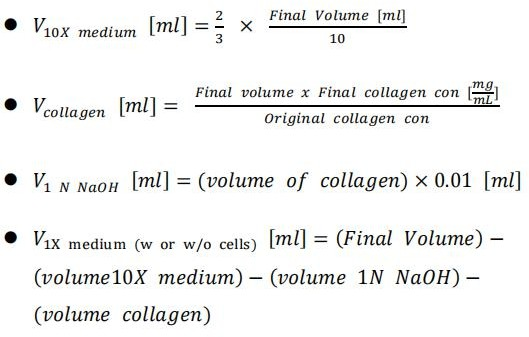

計算公式：
